第5章 总体设计

总体设计概念

总体设计（概要设计、初步设计）：回答“概括来说，这一个系统应该怎么设计”

Tip

从需求分析的回答做什么到怎么做

如果没有设计，只能建立一个不稳定的系统结构。

需要完成的任务

总的来说，有以下两点：

1. 应划分出组成系统的物理元素——程序、文件、数据库、人工过程和文档等
2. 确定系统中每个程序由哪些模块组成以及这些模块相互间的关系。

要将分析的模型转化为设计的模型

1. 数据设计（由数据字典【主要】、数据流图得到）：设计数据结构
2. 体系结构设计（数据流图）：软件的主要结构性元素
3. 接口设计（数据流图）：软件内部， 软件和协作系统之间以及软件同人之间如何通信。
4. 过程设计（加工规约） ：

Warning

设计不是编码， 编码也不是设计。

总体设计

总体设计的过程

通常由系统设计和结构设计组成。

• 系统设计阶段确定系统的具体实现方案。

• 结构设计阶段确定软件的结构。

总体设计的原则——模块化设计

Tip

模块化设计的基本原则是“高内聚低耦合”

• 模块(module)是数据说明和可执行语句等程序对象的集合，每个模块单独命名并且可以通过名字对模块进行访问。
• 模块具有 输入和输出， 功能， 内部数据，程序代码等四个特性。
• 模块是完成一个独立功能的程序单元。
• 模块化设计就是把大型的软件按照规定的原则分解为：①较小的②相对独立③又相关的模块的设计方法。
• 指导思想为：分解，信息隐藏，独立性。
• 为的就是：①降低开发难度；②增加系统的可维护性

Note

模块内部的数据与过程， 应该对不需要了解这些数据与过程的模块隐藏起来。 仅仅暴露给外界接口以供访问。目的是为了增强独立性，提高可维护性，避免发错误传播到其他模块中

设计的方法

1. 分解
2. 确定每一个模块的功能
3. 决定调用关系
4. 决定模块之间的界面，相互之间怎么传递信息。

模块化的理论依据

模块化论据：

• C(x)定义为问题x的感知复杂性
• E(x)定义为解决问题x所需要的工作量

对于p1和p2两个问题， 若 \(C(p1) > C(p2)，则 E(p1) > E(p2)\)

\(C(p1 + p2) > C(p1) + C(p2)\)​

\(E(p1 + p2) > E(p1) + E(p2)\)​

也就是说：复杂性减小，工作量减小。

Danger

不要过度模块化！每个模块的简单性将被集成的复杂性所掩盖。

模块应该具有的性质&如何确定模块的大小&模块的评价方法

判定依据如下：

1. 模块可分解性
2. 模块可组装性
3. 模块可理解性：模块可以被独立理解
4. 模块连续性(系统需求的微小修改只导致对个别模块， 而不是整个系统的修改)
5. 模块保护（如果模块内出现了异常， 它的影响只局限在该模块内部， 则由错误引起的副作用小）

Warning

不要过度模块化每个模块的简单性将被集成的复杂性所掩盖。

自顶向下设计 与 由底向上设计

自顶向下设计的特点：

• 易于修改和扩展
• 整体测试较易通过
• 需要进行详细的可行性论证（害怕到时候实现不了）

由底向上设计的特点：

• 可能导致较大的重新设计
• 整体测试中可能在模块接口间发现不一致等问题
• 如果在可行性上出现问题，可以较早发现

功能型模块的标准

1. 用一个简短的语句来描述这一个模块做什么
2. 只做一件事情

模块间以及模块内联系的设计准则

1. 每个模块只做一件事情
2. 通过简单的数据类型传递参数
3. 传递的参数尽可能少

模块的独立性——总述

模块独立性（module independence） 概括了把软件划分为模块时要遵守的准则， 也是判断模块构造是否合理的标准。

度量独立性的两个方式：内聚，耦合

• 耦合：用于衡量不同模块彼此间互相依赖（连接） 的紧密程度；
• 内聚：用于衡量一个模块内部各个元素间彼此结合的紧密程度。

内聚与耦合的关系

1. 内聚和耦合是密切相关的， 模块内的高内聚往往意味着模块间的低耦合。
2. 实践表明， 内聚更重要， 应该把更多注意力集中到提高模块的内聚程度上。

模块的独立性——耦合

耦合强弱取决于模块间接口的复杂程度、 进入或访问一个模块的点以及通过接口的数据。

松散耦合 VS 精密耦合

• 松散耦合：当一个模块（子系统）发生变化的时候，对其他模块（子系统）的影响很小
• 紧密耦合：反之。

耦合度的三种分类：

1. 无耦合
2. 松散耦合
3. 紧密耦合

耦合度的七种详细分类：

1. 非直接耦合（最好）
2. 数据耦合
3. 标记耦合
4. 控制耦合
5. 外部耦合
6. 公共耦合
7. 内容耦合（寄）

Danger

一定要区分，必考！要求判断那一种类型

非直接耦合

两个模块之间没有联系， 则它们之间为非直接耦合。模块之间的联系是通过主模块的控制和调用实现的，模块独立性最强

数据耦合

被调用模块的输入与输出是简单的参数或者是数据结构（该数据结构中的所有元素为被调用的模块使用） ，则它们之间为数据耦合。

主打一个要啥传啥

标记耦合、特征耦合

两个模块通过传递数据结构(不是简单数据， 而是记录、数组等)加以联系， 而被调用模块只需要部分数据项， 则称这两个模块之间存在标记耦合或特征耦合。

就是说：传了一坨，但是只用了里面的一点点

控制耦合

如果两个模块中的一个模块给另一个模块传递控制信息， 则它们具有控制耦合。

通过传入一个选择的参数来决定被调用的模块执行哪一种操作。

解决方法

1. 面向过程：把功能拆开，一个功能一个函数（虽然很low，但是提高了可维护性）
2. 面对对象：直接使用多态，根据对象的类来具体决定使用哪一种方法。

interface 形状 {
    public void 画图();
}

class 圆形 implements 形状 {
    public void 画图() {
        System.out.println("圆形");
    }
}

class 三角形 implements 形状 {
    public void 画图() {
        System.out.println("三角形");
    }
}
class Test {
    public static void 画图(形状 graphic) {
        graphic.画图();
    }

    public static void main(String[] args) {
        形状 a = new 圆形();
        形状 b = new 三角形();
        Test.画图(a); // 打印出 圆形
        Test.画图(b); // 打印出 三角形
    }
}

外部耦合

当模块与软件的外部环境联结在一起， 并受到约束时就出现较高程度的耦合， 则它们之间为外部耦合。

两个模块共享一个外部强加的数据结构、 通信协议或者设备接口。 外部耦合基本上与外部工具和设备的通信有关 。

公共耦合

如果两个模块都可以存取相同的全局数据， 则它们之间是公共耦合。

存在的问题

1. 改一下公共的全局数据，那么所有调用它的模块全改
2. 对这一个变量的存取无法控制
3. 随着耦合模块个数增加，复杂程度增加

解决方法是：使用信息隐藏来避免公共耦合

内容耦合

如果两个模块中的一个直接引用了另一个模块的内容，则它们之间是内容耦合。

1. 直接goto到别的模块那里
2. 没有通过接口，直接访问了其他模块的数据

实现低耦合的方式

1. 非直接耦合（最好）
2. 数据耦合（用）
3. 标记耦合（转化为数据耦合）
4. 控制耦合（少用，尽量和谐掉）
5. 外部耦合（...）
6. 公共耦合（限制范围）
7. 内容耦合（这辈子不能碰）

模块的独立性——聚合度

简单地说， 理想内聚的模块只做一件事情。

分情况讨论

1. 高内聚：用！
2. 中等内聚：也行，其实和高内聚也差不了多少
3. 低内聚：坚决不用

偶然内聚

无关的函数、 过程或者数据出现在同一个模块里。 相当于没有联系、联系很少。

缺点：

1. 可维护性下降
2. 这样复用不了一点

解决：

• 分为更小的模块

逻辑内聚

把几种功能组合在一起， 每次调用时， 则由传递给模块的判定参数来确定该模块应执行哪一种功能。

1. 接口难以理解
2. 纠缠，可维护性低

Note

和控制耦合类似，可以参考解决。

时间内聚

由于执行的时间（时机）是相同的

例如初始化模块

问题：

1. 不同功能的模块混在了一起，不好理解
2. 由于含有了很多功能的内容，修改一处，其他地方也要改。

过程内聚

一个模块内部各组成部分的处理动作各不相同， 彼此也没有什么关系， 但它们都受同一个控制流支配， 决定它们的执行顺序。

通信内聚

出现在同一个模块里是由于操作或者生成同一个数据集。 （引用共同的数据）

例如对一个东西进行增删改查

顺序内聚

一个模块内部各个组成部分的处理动作是按顺序执行的， 且前一个处理动作所产生的输出数据是下一个处理动作的输入数据。

功能内聚

模块内所有处理元素属于一个整体， 完成一个单一的功能。

【没有一句多余的代码】

避免低内聚

在实际工作中， 确定内聚的精确级别是不必要的， 重要的是力争高内聚和识别低内聚，可以使得设计的软件具有较高的功能独立性。

启发式规则

Warning

注： 在软件开发过程中既要充分重视和利用这些启发式规则，又要从实际情况出发避免生搬硬套 。

启发式规则是人们从长期的软件开发实践中总结出来的规则， 在设计中应当普遍严格遵循【错误】要避免生搬硬套

启发式规则1 - 模块独立性

1. 高内聚，低耦合（要重点注重提高内聚）
2. 要注意模块的大小划分。太大不好理解，太小接口太复杂
3. 适当控制宽度和深度

启发式规则2- 深度、 宽度、 扇出和扇入应适中

深度

就是模块的总层数，过大表示分工过细。

宽度

同一层上模块数的最大值。 过大表示系统复杂度大。

记住是同一层

这个宽度是7！

扇出

一个模块直接调用\控制的模块数。

Tip

间接的不算

理论上: \(3 \le fan-out \le 9\)，一般3,4 上限 5-9

Note

奇妙的\(7\pm2\)

• 如果一个模块的扇出太大了，那么增加中间的模块。
• 一般来说， 顶层扇出高， 中间扇出少， 低层高扇入。

扇入

直接调用该模块的模块数。

越大越好（不破坏独立性的前提下），表示了这个模块的可重用性高

启发式规则3- 模块的作用域应该在控制域之内

模块的作用范围(作用域)保持在该模块的控制范围（控制域）内

启发式规则4- 力争降低模块接口的复杂程度

模块接口的复杂性是引起软件错误的一个主要原因。 接口设计应该使得信息传递简单并且与模块的功能一致。

启发式规则5- 设计单入口、 单出口的模块

避免内容耦合（目前的goto好像只能在函数里面跳，应该每个模块都是单入口，单出口的）

启发式规则6- 模块功能应该可以预测

相同输入必定引发相同输出。

有了静态变量或者是全局变量就说不过去了

用于总体设计的图形工具

层次图和HIPO图

层次图用来描述软件的层次结构。矩形框代表一个模块，方框间的连线表示调用关系

HIPO图是美国IBM公司发明的“层次图加输入/处理/输出图”的英文缩写。

1. 输入-处理-输出
2. 除了顶层模块之外，增加了编号

Danger

带编号的就是推荐使用的

结构图

每个方框代表一个模块， 框内注明模块的名字或主要功能； 方框之间的箭头（ 或直线） 表示模块间的调用关系。 用带注释的箭头表示模块调用过程中模块之间传递的信息。

• 尾部是空心圆表示传递的是数据
• 尾部是实心圆则表示传递的是控制信息

注意：

1. （输入模块在左， 计算模块在中间，输出模块在右——一般习惯）
2. 一个模块在结构图中只能出现一次。

面向数据流的设计方法

变换流

根据基本系统模型， 信息通常①以“ 外部世界” 的形式进入软件系统， ②经过处理 ③以后再以“ 外部世界” 的形式离开系统。

事务流

数据沿输入通路到达一个处理T， 这个处理根据输入数据的类型在若干个动作序列中选出一个来执行。

事务型结构由至少一条接受路径、 一个事务中心和若干条动作路径组成。

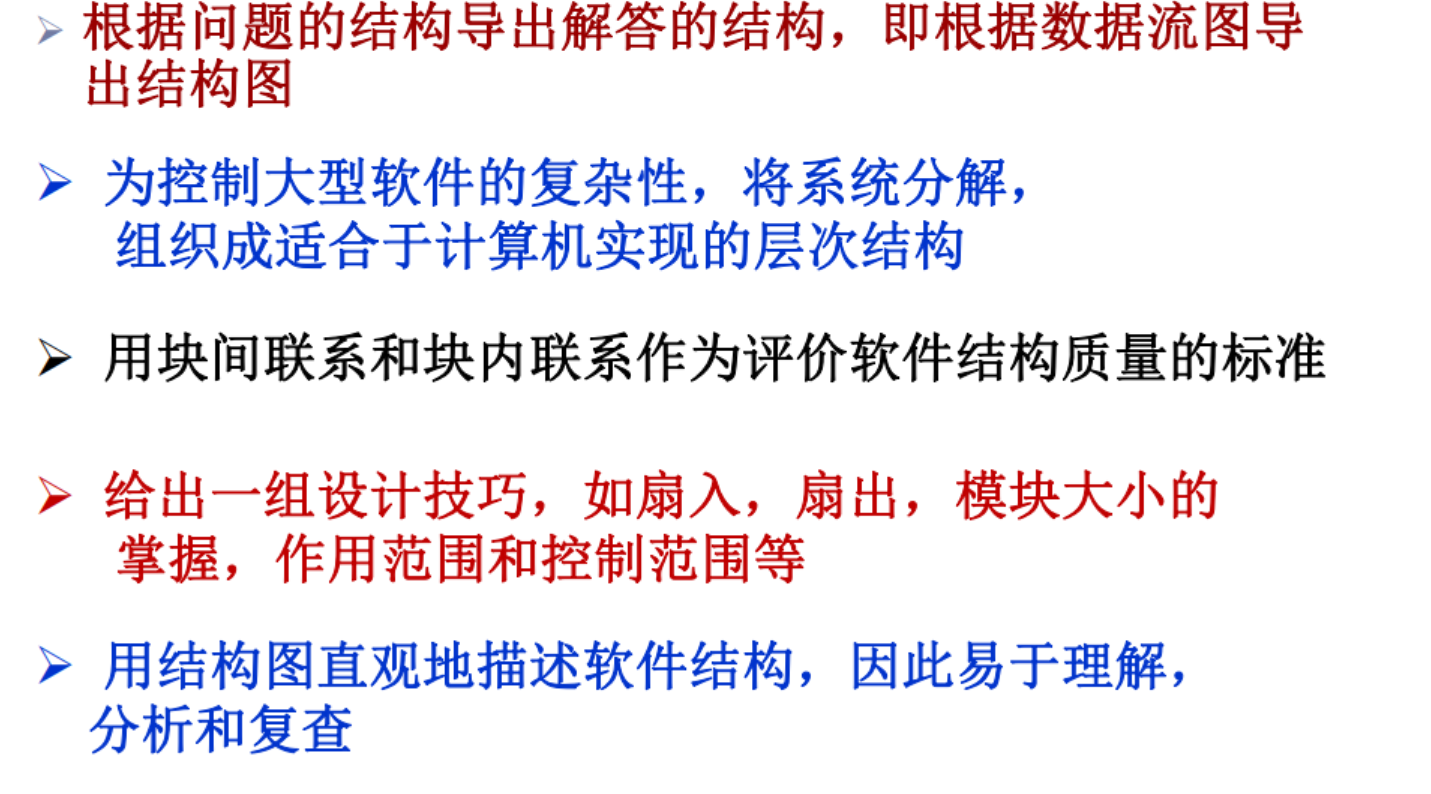

结构化设计方法（SD方法）

第一步是建立符合需求规格说明书要求的初始结构图（一般由数据流图导出初始结构图） ；

第二步再用块间联系和块内联系等概念对初始结构图做进一步改进。

概要设计的其他工作
